Czujniki I²C i 1-Wire

Elementy strony

Zmienione w HW 3.5+ SW 1.64 | HW 3.9 SW 1.68

Zmieniono układ strony i dodano możliwość ustawiania nazw dla odczytów DS w tabeli konfiguracji, tak jak na stronie Status.

Strona zawiera dwie zakładki:

• 1-Wire
• I²C

Każda zakładka prezentuje odrębny formularz konfiguracji.

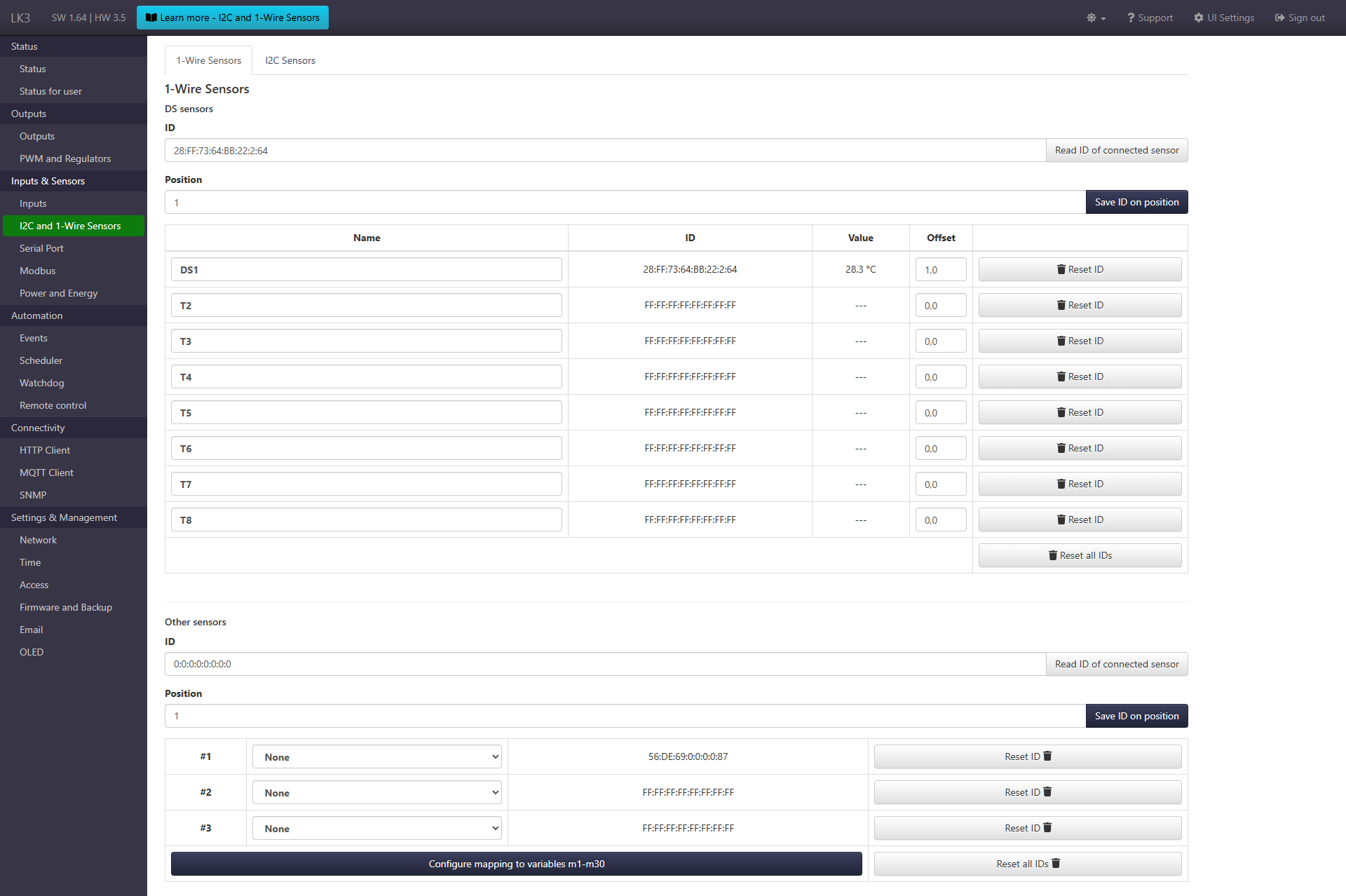

Zakładka 1-Wire

Sekcja konfiguracji czujników 1-Wire (DS).

• Formularz z dwoma polami: ID i Pozycja. Umożliwia odczytanie ID podłączonych czujników DS i przypisanie ich do pozycji w tabeli poniżej. W polu ID wartość można również wpisać ręcznie.
• Tabela ze skonfigurowanymi czujnikami DS. Zawiera nazwę własną odczytu, ustawione ID, bieżący odczyt, pole do ustawienia offsetu dla odczytu, przycisk resetu ID (usunięcie czujnika z danej pozycji). Na dole tabeli znajduje się również przycisk resetu ID dla wszystkich pozycji.

Sekcja konfiguracji czujników 1-Wire (dowolnych). Dostępne od HW 3.5+ SW 1.57.

• W górnej części znajduje się formularz z dwoma polami: ID i Pozycja.

  Działają podobnie jak w sekcji DS z tą różnicą, że odczytywane są tylko ID innych czujników (w HW 3.5+ SW 1.57 obsługiwany jest czujnik SCD40) oraz 3 pozycjami zamiast 8.

• Tabela z 3 pozycjami. Dla każdej pozycji można wybrać rodzaj czujnika oraz zresetować ID. Pod tabelą znajduje się przycisk do resetowania ID na wszystkich pozycjach oraz przycisk do otwarcia formularza mapowania odczytów do zmiennych m1-m30 (współdzielone z odczytami Modbus).

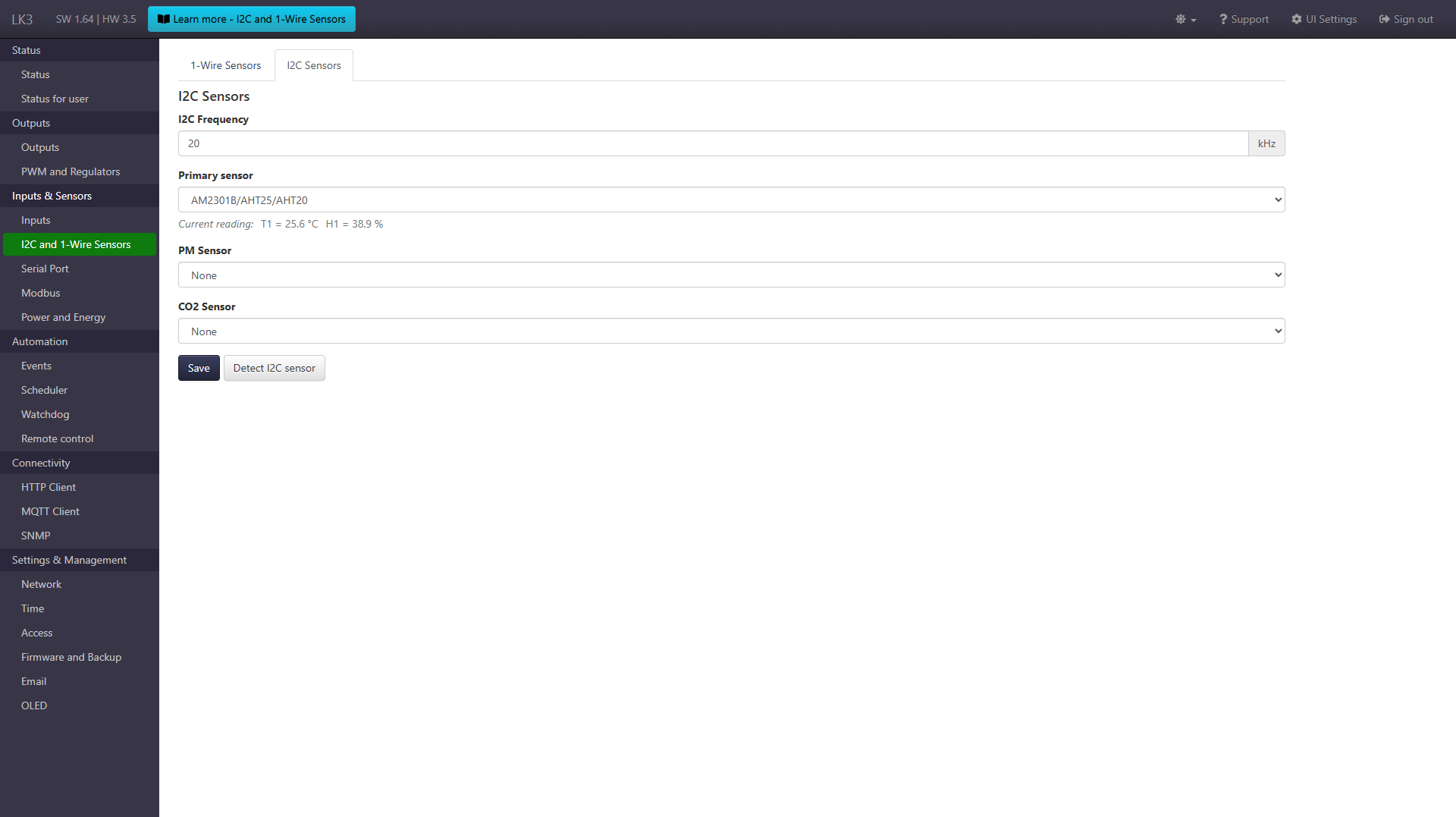

Zakładka I²C

Sekcja konfiguracji czujników I²C.

• Formularz umożliwiający:
  • ustawienie częstotliwości magistrali I²C,
  • wybór podstawowego czujnika I²C (jedna z opcji: None (brak) lub BME280, AM2320, HTS221, BME680, AM2301B / AHT25 / AHT20),
  • wybór czujnika PM (SPS30, APM10),
  • wybór czujnika CO₂ (SCD40, ACD10),
• Przycisk detekcji czujników podłączonych do magistrali I²C.

Po zapisaniu konfiguracji oraz wykonaniu detekcji czujników wyświetlane są aktualne odczyty wykrytych czujników, co potwierdza ich obecność oraz poprawność działania.
