Moc i energia

Moc i energia to zakładka służąca do ustawienia mocy i energii monitorowanej przez liczniki energii z wyjściem impulsowym lub pomiaru prądu i napięcia z czujników podłączonych do wejść analogowych INPA1 - INPA6.

Elementy strony

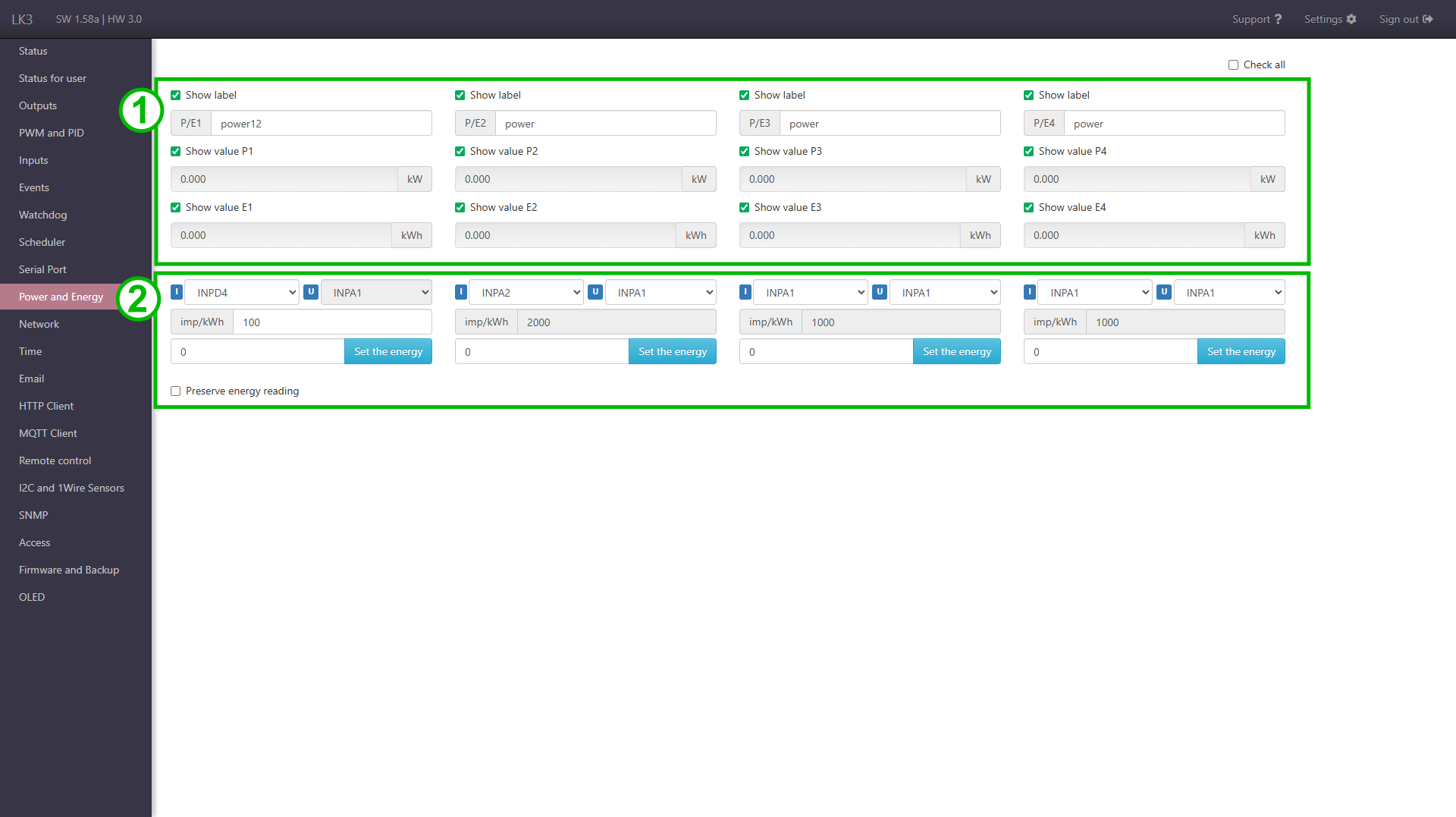

1. Pola ustawiania nazw, pomiary mocy i energi oraz pola wyboru widoczności poszczególnych elementów na stronie Status. W prawym górnym rogu znajduje się pole wyboru Zaznacz wszystko, aby przełączyć widoczność wszystkich elementów na stronie Status.

2. Konfiguracja pomiaru.

   Zawiera:

   • wybór wejść pomiarowych
   • ustawianie współczynnika konwersji impulsów na kWh
   • pole wprowadzania nowego stanu pomiaru energii
   • funkcja zachowywania odczytów (po zaznaczeniu LK cyklicznie zapisuje wartości energii i przywraca je po restarcie)

Pomiar licznikiem z wyjściem impulsowym

Do wejścia logicznego INPD1 - INPD4 podłączamy + (plus) wyjścia impulsowego licznika, do GND – (minus) z licznika. Następnie w rozwijanym menu wybieramy wejście INPD1 - INPD4 do którego podpięty jest licznik, a w polu poniżej wpisujemy liczbę impulsów jaka przypada na 1 kWh.

Pomiar analogowymi czujnikami prądu i napięcia

Z menu lewego wybieramy wejście INPA do którego podłączony jest czujnik prądu, a w prawym menu wybieramy wejście (czujnika) napięcia. W przypadku pomiarów prądu zmiennego transkonduktorami SCT można wybrać przybliżoną wartość napięcia w sieci elektrycznej.
